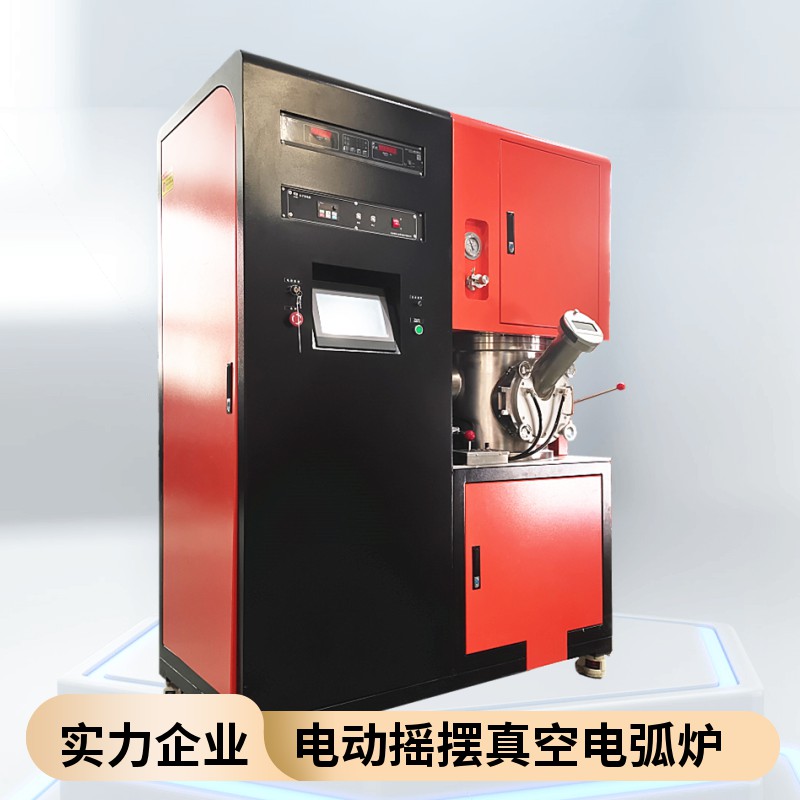

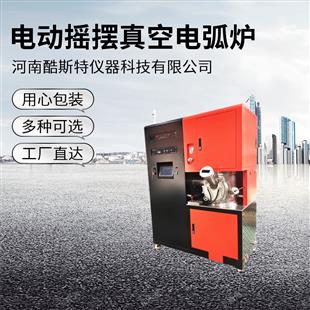

KDH-500ES電動搖擺真空電弧爐
- 信息介紹
-
一、設備用途 ：
用于熔煉高熔點金屬/合金，以及真空吸鑄法制備大塊非晶材料。適用于高校、科研院所進行真空冶金新材料的科研與小批量制備。
二、設備主要技術參數(shù)：
(1) 型號： KDH-500ES
(2) 電弧熔煉室：立式圓筒型側部開門結構真空室
(3) 真空系統(tǒng)配置：機械泵、機械泵+擴散泵 、機械泵+分子泵 自由選擇
(4) 冷態(tài)極限真空度 ：5pa-≤5.0x10-4Pa（可選）
(5) 真空腔室的漏率滿足≤10-8 Pa·m3/s，經氦質譜檢漏儀檢漏。
(6) 熔煉電流：額定電流500A 熔煉溫度3500℃
(7) 熔煉坩堝：標準配置 設計有5個工位，3個?50*30半球形熔煉工位，其中1個工位配置電磁攪拌，單個工位容重（按照7.8/cm3）80-120克,1個?50*30帶吸鑄功能的工位
(8) 水冷銅坩堝安裝方式采用從爐架底部安裝的方式，避免更換爐底拆除腔體等繁重工作，避免破壞爐體整體密封。
(9) 工作氣體：Ar氣；
(10) 翻料方式：手動懸臂翻料，有機械手翻轉組件
(11) 電弧熔煉陰極裝置：引弧方式為高頻引弧
(12) 電極桿升降、電極搖擺、熔煉及更換工位全部采用電動方式，可水平360度萬向更換方向，設計手持式操作按鈕盒，無負重操作方便省力。
(13) 爐體側部開門，裝卸料方便省去上部打開爐蓋裝卸料的不便，爐門水冷并設計大口徑門觀察窗，方便觀測內部熔化情況。
(14) 控制方式：昆侖通態(tài)嵌入式工控式觸摸屏+歐姆龍plc
